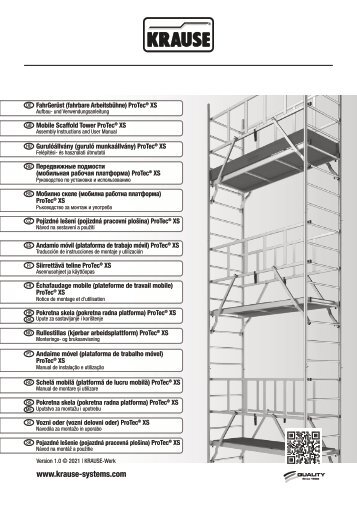

Aufbau- und Verwendungsanleitung für Krause Fahrgerüst ProTec XS

ProTec

ProTec ® XS 3.2 Sikkerhetsbestemmelser for montering og bruk (kan variere på grunn av nasjonale forskrifter) – Montering, demontering og bruk kan bare utføres av personer som er kjent med denne anvisningen. – Det er nødvendig med minst 2 personer for å utføre montering og demontering. – Sjekk mulige farer på stedet før monteringen eller demonteringen. Disse farene må unngås, fjernes eller minimeres. – Mulige farer kan finnes på grunn av: ustabil grunn, skråninger, hindringer, værforhold, elektriske farer, mulig økt vindbelastning på grunn av tunneleffekten i åpne bygninger eller ved bygningshjørner. – Bruk bare uskadede originaldeler på rullestillaset (kjørbar arbeidsplattform). – Før bruk må hjulene sikres ved å trykke på bremsespaken og det må kontrolleres at monteringen og funksjonen til alle komponentene er korrekt. – Det kan bare utføres arbeid på ett overflatenivå om gangen. Dette må ha full sidebeskyttelse med fotlist. – Bruk av rullestillaset (kjørbar arbeidsplattform) er kun tillatt opp til vindstyrke 6 (~ 45 km/t). Før vindstyrken 6 overskrides, må rullestillaset (kjørbar arbeidsplattform) demonteres eller flyttes til et område som er beskyttet mot vinden og sikret der mot velt. – Overskridelser av vindstyrke 6 er f.eks. gjenkjennelig ved at man merker motstand når man går. – Plattformer som arbeidet utføres på skal ha montert en 3-delt sidebeskyttelse bestående av rekkverkstag, mellomstenger og omløpende fotlister. Når det gjelder mellomplattformer som bare brukes under montering, demontering og ombygging, kan fotlistene langs omkretsen tas bort. ! • Det er forbudt å feste presenninger eller garn til rullestillaset (kjørbar arbeidsplattform). • Det er forbudt å klatre på utsiden av rullestillaset (kjørbar arbeidsplattform). • Det er forbudt å løfte på eller legge noe på rullestillaset (kjørbar arbeidsplattform). • Eksterne horisontale eller vertikale belastninger kan føre til at rullestillaset (kjørbar arbeidsplattform) velter. – Etter endt arbeid må rullestillaset (kjørbar arbeidsplattform) sikres mot uautorisert bruk eller demonteres. – Krysstag og ballastvekter, samt utkragning og stabiliseringssett, må monteres i samsvar med denne monterings- og bruksanvisningen. – Verktøy og materialer kan bare løftes oppover. – På plattformer med over én meters ståhøyde, er tilgang til og utgang fra plattformen bare tillatt gjennom luken. – Brobygging mellom stillaser til bygninger ved bruk av murerplanker eller lignende materiale er ikke tillatt. – Rullestillaset (kjørbar arbeidsplattform) må ikke brukes som et oppstigningstårn for å få tilgang til andre strukturer. 3.3 Sikkerhetsbestemmelser under kjøring med rullestillaset Under flyttingen kan det ikke befinne seg materialer eller personer på rullestillaset (kjørbar arbeidsplattform). – Rullestillaset (kjørbar arbeidsplattform) må kun flyttes for hånd og bare på et fast, jevnt underlag uten hindringer. – Det er forbudt å flytte rullestillaset (kjørbar arbeidsplattform) ved hjelp av noen form for kjøretøy. – Ikke overskrid normal ganghastighet under flyttingen. – Flyttingen kan bare skje i stillasets lengde- eller diagonale retning. – Overflaten som stillaset flyttes på må være i stand til å tåle rullestillasets (kjørbar arbeidsplattform) vekt. – Det er forbudt å løfte eller henge på stillaset (kjørbar arbeidsplattform. – Flyttingen av rullestillaset (kjørbar arbeidsplattform) kan bare skje opp til vindstyrke 6 (~45 km/h).. – Hjulene må være låst før man bestiger stillaset. 70

ProTec ® XS 3.4 Kontroll av bruksstedet før montering, etter flytting eller ombygging av rullestillaset (kjørbar arbeidsplattform) Før rullestillaset (kjørbar arbeidsplattform) tas i bruk, må følgende punkter kontrolleres: – Rullestillaset (kjørbar arbeidsplattform) må stå loddrett. Korriger om nødvendig. – Alle delene må være montert i samsvar med monterings- og bruksanvisningen. – Ballastvektene og utkragningen er montert i samsvar med monterings- og bruksanvisningen. – Parkeringsbremsene på hjulene må være låst etter flyttingen. – Det befinner seg ingen elektriske farer i nærheten. – Ingen endringer i omgivelsene vil på noen måte hindre sikker bruk av rullestillaset (kjørbar arbeidsplattform). 3.5 Nødvendig verktøy – Hammer og vater 4. Montering 103 4.1 Generelt Rullestillaset (kjørbar arbeidsplattform) kan bare monteres etter at informasjonen om produktet (avsnitt 2) og sikkerhetsforskriftene (avsnitt 3) er lest i sin helhet. Det kreves minst 2 personer for montering og demontering. Fra en ståhøyde på 6 m kreves det en ekstra person for hver 2 m høyde. Det kan bare brukes originale komponenter i henhold til produsentens anvisninger. Nas páginas 114 e 115 encontrará os passos individuais de trabalho em forma de tabela para a montagem do andaime. Note-se que os passos individuais de trabalho podem ser repetidos (mesmo várias vezes). Portanto, siga exatamente os passos de trabalho de acordo com a altura do seu andaime rolante, que são mostrados em detalhe no capítulo 12 „Passos de montagem“. *Hvis du vil montere lavere, rette arbeidshøyder (f.eks. 6,48 m) med pakker med ulike arbeidshøyder (f.eks. 7,80 m), trenger du også 1 stykk diagonalstag art.nr. 912879. MERKNAD OM BRUK AV MONTERINGANVISNINGENE Monteringsanvisningen beskriver monteringen av de forskjellige monteringsvariantene i ProTec ® -systemet. Les den komplette monteringsanvisningen og merk deg forskjellene mellom de forskjellige monteringsvariantene før du monterer. Avhengig av topplattformens monteringshøyde kreves det ballastvekter (variant A – side 127) eller utkragning (variant B – side 127) for å øke stabiliteten. For å gjøre dette, les den relevante informasjon i disse anvisningene. 4.2 Montering av stabiliseringssettet Når det brukes på en vegg, stabiliseringssettet forhindre at rullestillaset tipper mot veggen. Bruk av stabiliseringssettet er på ingen måte en erstatning for de obligatoriske ballastvektene og utkragningene. Minst to stykker skal installeres rett under topplattformen (se tegning på side 132). Bruk øyebolter for å feste dem i veggen. 4.3 Ballastering av rullestillaset (kjørbar arbeidsplattform) Rullestillaser (kjørbare arbeidsplattformer) må tynges med ballastvekter på traversene for å garantere stabiliteten. Antall ballastvekter avhenger av høyden på rullestillasene (kjørbare arbeidsplattformer). og er angitt i de tilsvarende tabellene fra side 130. 71
